離心式壓縮機的安裝

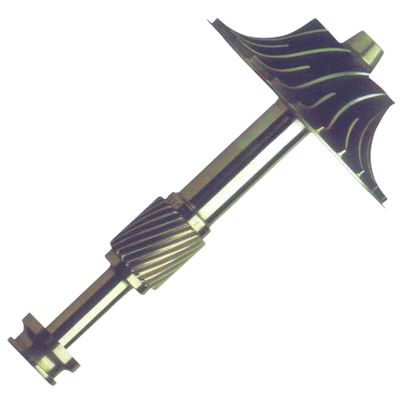

離心式壓縮機，因其葉輪與水渦輪的葉輪相似，故又稱渦輪透平式壓縮機。近年來，這種壓縮機發展很快，目前已成為大中型化工企業中使用的主要的壓縮機。
　　第一節 概述
　　一、離心式壓縮機的工作原理
　　當汽輪機驅動(或電動機通過增速器帶動)離心式壓縮機主軸上的葉輪做高速旋轉時，葉輪葉片流道中的氣體在葉輪葉片的作用下，跟著葉輪做高速旋轉，而氣體由于離心力的作用以及在葉輪里的擴壓流動，使其他通過葉輪后的壓力和速度得到了提高，然后，再通過擴壓器、渦殼將氣體的速度降低，更進一步提高氣體的壓力，就這樣，將氣體的速度能轉化為靜壓能。
　　二、離心式壓縮機的優缺點
　　與活塞式壓縮機相比，離心式壓縮機有以下特點：
　　 ①離心式壓縮機的排氣量大(50一20000m3／min)，輸氣均勻、連續，而且振動小，運轉可靠，可作長期運轉。
　　 ②由于離心式壓縮機的單機總壓比很大(最高可達)92)，所以其體積小，結構緊湊，重量輕。
　　 ③被壓縮氣體不會被潤滑油污染。
　　 ④在化工廠里有著大量的熱量可以回收，尤其是在化肥廠，可以進行廢熱綜合利用，即鍋爐回收熱量產生蒸汽驅動汽輪機帶動離心式壓縮機，既安全又節約能源。
　　 ⑤離心式壓縮機適應工況變化的性能較差，因?yàn)樗荒茉谠O(shè)計工況下操作才能獲得最高效率，在高于和低于設計工況進行操作時，效率都會下降，更突出的是在流量減小到一定程度時，壓縮機便會產生劇烈的振動，即所謂“喘振”。
　　 ⑥離心式壓縮機的效率一般比較低，只有在大流量時(大于1000m3／mln)才能與活塞式壓縮機相比，其主要原因是目前對它的研究不充分，另外，氣體速度很高造成的能量損失也很大。
　　 ⑦離心式壓縮機的轉速很高，一般均在1—2萬轉／分轉速下工作，故對壓縮機轉軸和軸承的材質和加工精度要求很高。
　　 ⑧若需壓力高而流量小的離心式壓縮機，其葉輪的加工非常困難。
　　三、離心式壓縮機的型號
　　離心式壓縮機的型號表示方法比較簡單，它由代號DA加上流量、葉輪數和設計順序號組成，例如；DAl20—121，其中，DA表示離心式壓縮機；120表示排氣量，m3／mln；12表示葉輪個數；1表示第一次設計順序號。
　　第二節 離心式壓縮機的總體構造
　　一、機組布置和總體構造

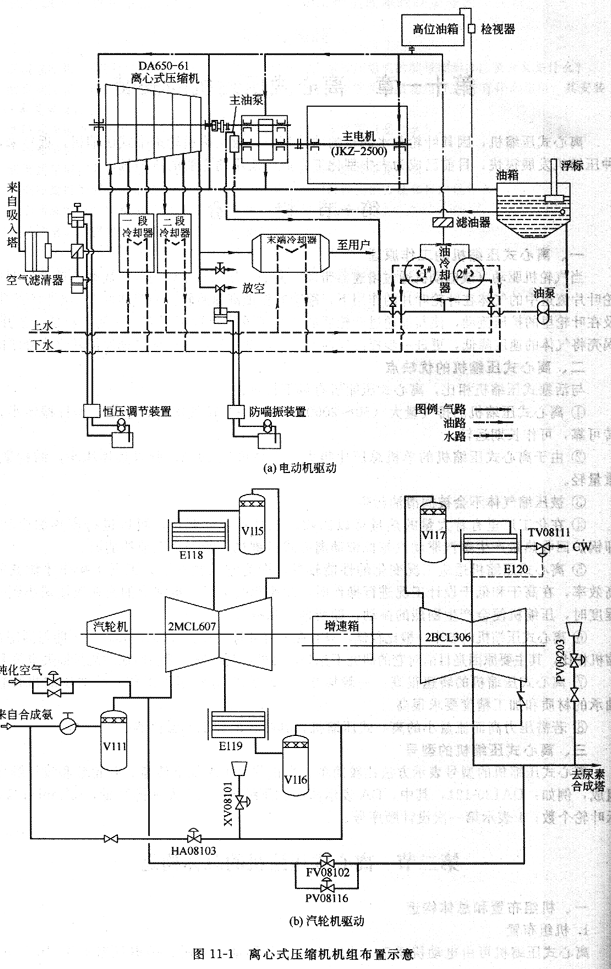

　　 1，機組布置
　　離心式壓縮機可由電動機驅動，也可由汽輪機驅動，同時，根據壓縮機的“級”的數

　
